以太网电缆在网络交换机背景下的角色与选型指南

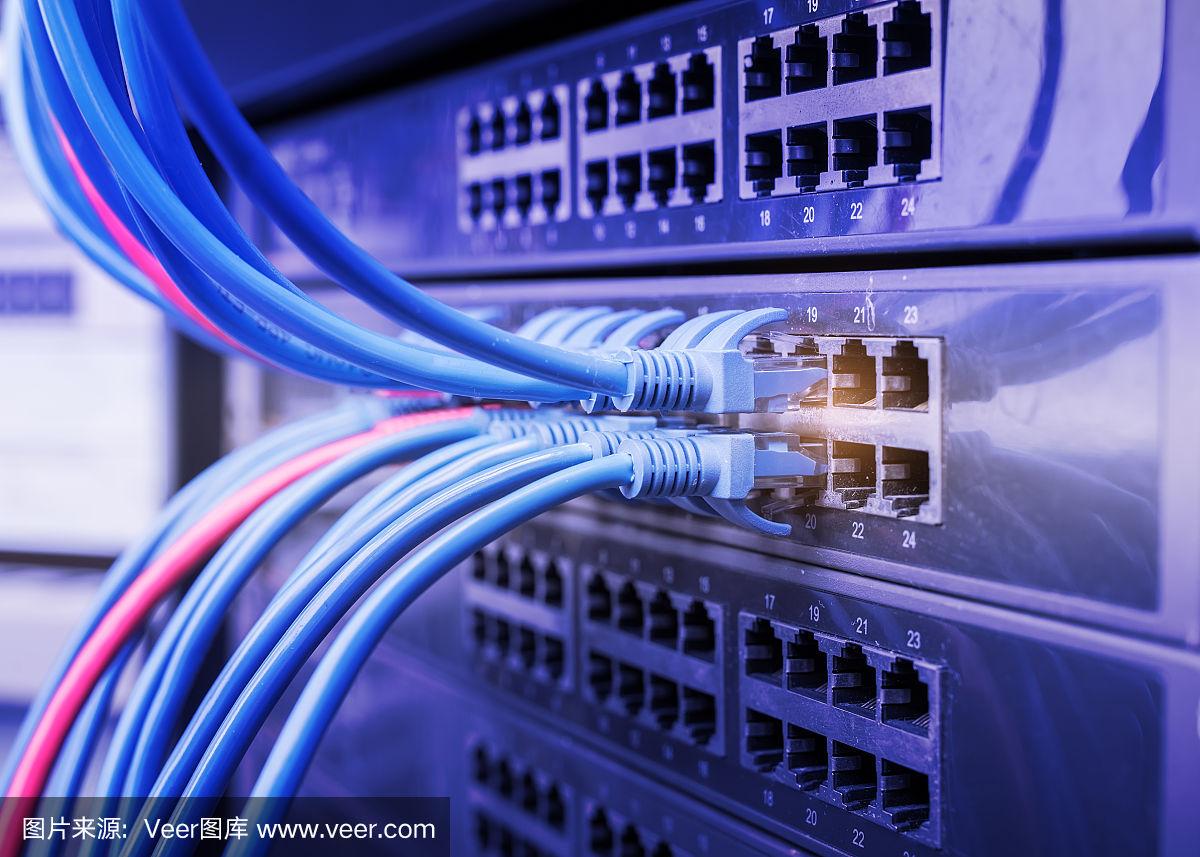

引言\n\n在现代局域网（LAN）中，网络交换机作为核心连接设备，负责在数据链路层转发帧。而以太网电缆则是将交换机与终端设备（如计算机、服务器、无线接入点）物理连接起来的传输介质。两者的配合直接决定了网络的带宽、稳定性和可扩展性。本文将探讨以太网电缆在网络交换机背景下的关键作用、常见类型以及选型策略。\n\n## 一、网络交换机的基本背景\n\n网络交换机是一种多端口网络设备，它通过学习MAC地址表，将数据帧智能地转发到目标端口。与集线器不同，交换机为每个端口提供独占带宽，支持全双工通信，从而显著提升网络效率。交换机的端口速率通常为10/100/1000 Mbps（千兆）或10 Gbps（万兆）。为了发挥交换机的性能，必须搭配合适的以太网电缆。\n\n### 1.1 交换机端口类型\n\n- RJ45端口：最常见的电口，使用双绞线电缆，支持10M/100M/1G/2.5G/5G/10G（部分支持）。\n- SFP/SFP+端口：用于插入光模块或电模块，可连接光纤或高速铜缆（如DAC）。\n- QSFP端口：用于40G/100G高速连接，通常使用光纤或高速铜缆。\n\n在接入层和汇聚层，大多数交换机仍以RJ45电口为主，因此以太网电缆（尤其是双绞线）在日常组网中占主导地位。\n\n## 二、以太网电缆的主要类型\n\n根据结构、性能和应用场景，以太网电缆可分为以下几类：\n\n### 2.1 双绞线电缆\n\n双绞线由四对相互绞合的铜线组成，外层包裹绝缘胶皮。常见的类别包括：\n\n- Cat5e：超五类线，支持1Gbps至100米，频率带宽100MHz，仍广泛用于千兆网络。\n- Cat6：六类线，支持1Gbps至100米，10Gbps至55米，带宽250MHz。内部通常有十字骨架，减少串扰。\n- Cat6a：增强六类线，支持10Gbps至100米，带宽500MHz，适合万兆以太网。\n- Cat7/Cat8：更高带宽和屏蔽设计，Cat8支持40Gbps至30米，主要用于数据中心短距离连接。\n\n双绞线分为屏蔽（STP/FTP）和非屏蔽（UTP）两类。屏蔽线抗干扰能力更强，但成本高且需正确接地；非屏蔽线轻便便宜，适用于一般办公环境。\n\n### 2.2 同轴电缆\n\n早期以太网（如10BASE5、10BASE2）使用同轴电缆，但如今已基本被双绞线和光纤取代。少数工业或视频监控场景仍有应用。\n\n### 2.3 光纤电缆\n\n光纤利用光信号传输，具有带宽高、距离远、抗电磁干扰等优势。常见类型：\n\n- 多模光纤（MMF）：如OM3/OM4/OM5，配合VCSEL光源，用于数据中心内短距离（几百米）。\n- 单模光纤（SMF）：如OS1/OS2，用于长距离（数公里至数十公里）。\n\n光纤需通过光模块连接到交换机的SFP/SFP+等端口，不适合直接接入RJ45电口。\n\n### 2.4 高速铜缆（DAC）\n\n直连铜缆（DAC）是两端带有固定模块的双轴铜缆，用于交换机与服务器之间的短距离高速连接（如10G SFP+ DAC、40G QSFP+ DAC）。成本低于光纤，功耗低，但传输距离通常不超过5-7米。\n\n## 三、以太网电缆与交换机的匹配原则\n\n### 3.1 带宽匹配\n\n电缆类别必须支持交换机端口的速率。例如：\n\n- 千兆交换机：至少Cat5e，推荐Cat6。\n- 2.5G/5G交换机：建议Cat6或更高。\n- 万兆交换机：10GBASE-T端口需Cat6a（100米）或Cat6（55米）。\n\n若电缆规格不足，会导致降速、丢包甚至无法连通。\n\n### 3.2 距离限制\n\

• 双胴线（RJ45）：100米（所有类别）\n- 多模光纤：根据波长和速率，如10G SR为300-400米（OM4）\n- 单模光纤：10公里以上\n- DAC：5-7米（无源）\n\n超过距离限制需使用光纤或在中继设备（如交换机）之间级联。\n\n### 3.3 环境与抗干扰\n\n在工业环境、医疗场所或电磁干扰严重的区域，优先选用屏蔽双绞线或光纤\
